荧光聚合物性能浅析

一、荧光聚合物阻垢分散性能

QYF-2000B产品是由QSYW2000与荧光单体合成的二元荧光聚合物，本文研究了QYF-2000B与QSYW2000性能的影响，实验结果如下:

从以上数据可以看出荧光聚合物与常规聚合物阻垢、分散性能基本相同。荧光单体的添加对荧光聚合物的性能没有影响。

二、荧光聚合浓度与荧光强度线性关系

1、荧光聚合物QYF-2000B荧光强度线性测试

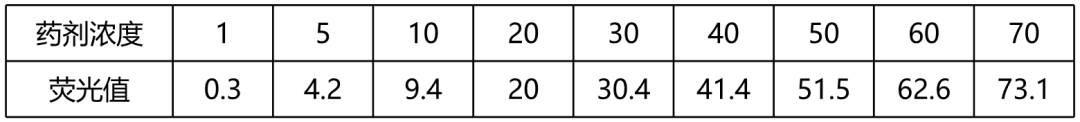

将荧光聚合物QYF-2000B配置成浓度为1、5、10、20、30、40、50、60、70ppm的聚合物水溶液，用便携式荧光检测仪（SP-350)检测荧光值，实验数据如下：

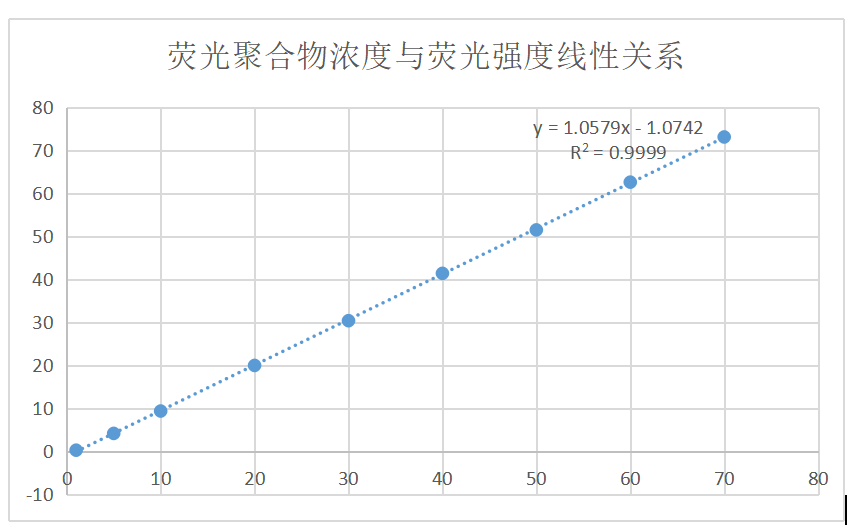

从以上数据可以看出，荧光聚合物浓度与荧光强度在聚合物浓度为0-70 ppm有良好的线性关系，线性相关系数R²=0.9999。

2、含荧光聚合物的复配剂荧光强度线性测试

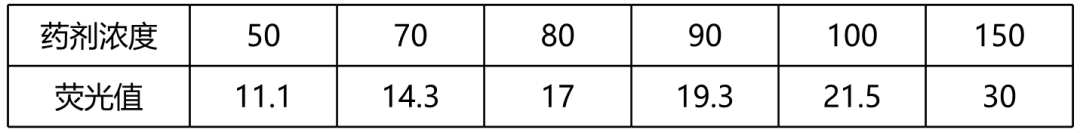

在复配药剂中加入荧光聚合物20%，溶液稳定，澄清透亮。将复配药剂分别配置成不同浓度的溶液50、70、80、90、100、150pmm，检测复配药剂浓度与设备显示药剂浓度线性关系，数据结果如下：

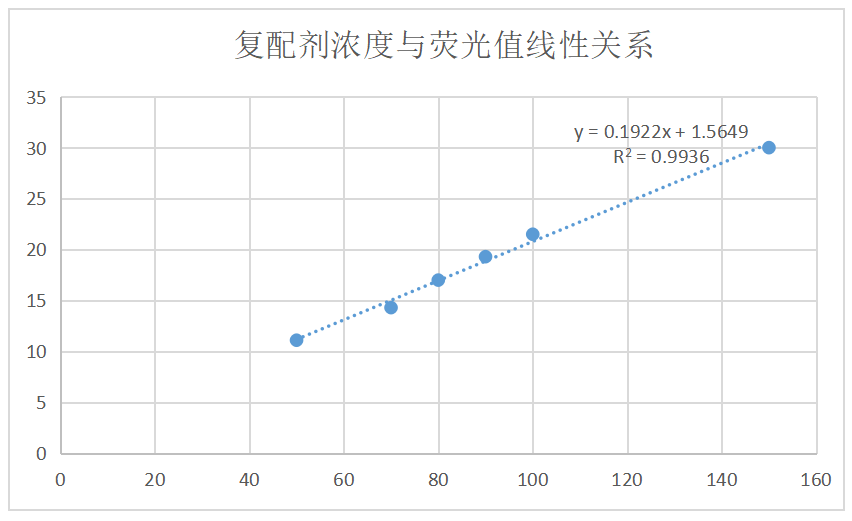

检测荧光检测值与药剂浓度关系如图所示，线性相关系数0.9936，说明药剂浓度在50-150 ppm与荧光显示值有很好的线性关系。

三、循环水浓缩模拟实验

 1、实验目的：

试验含有荧光聚合物的复配药剂，在纯水和高碱度高硬度结垢性水质中进行自然浓缩过程中，对比总磷和荧光值的关系。

2、实验方案：

1）含荧光聚合物复配剂在纯水中自然浓缩: 纯水，80℃，100ppm加药量，水浴锅自然浓缩。复配剂（总磷含量7%，荧光聚合物20%）。

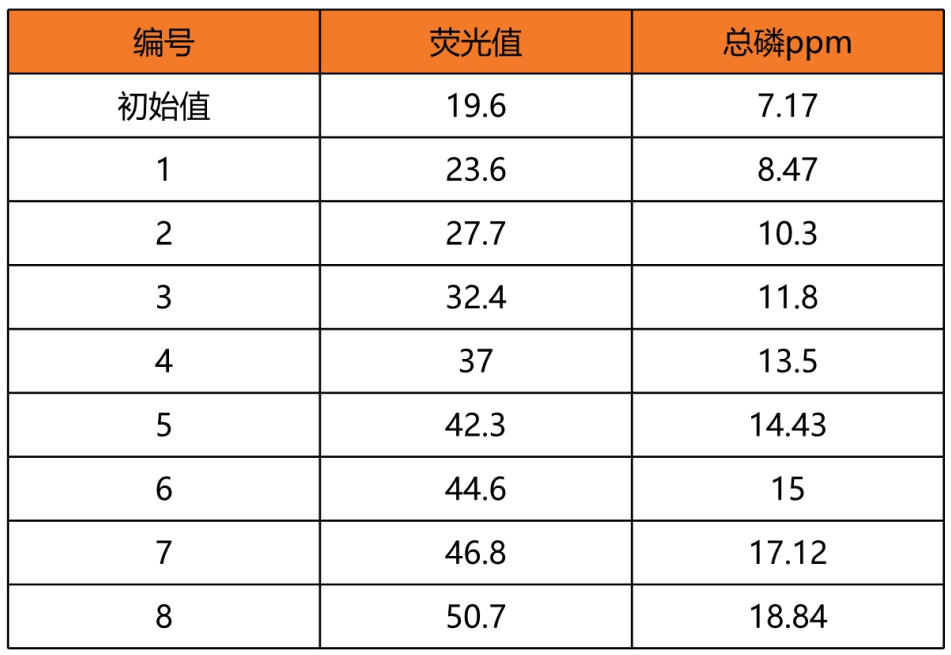

纯水水质浓缩记录表

在纯水中，由于没有结垢趋势，所以荧光聚合物可能没有参与阻垢，所以荧光值和总磷都是随浓缩倍数增加而增加。

2）含有荧光聚合物的复配剂在高碱度高硬度易结垢水质中进行自然浓缩：自来水，80℃，100ppm加药量，水浴锅自然浓缩。复配剂（总磷含量7%，荧光聚合物20%）。

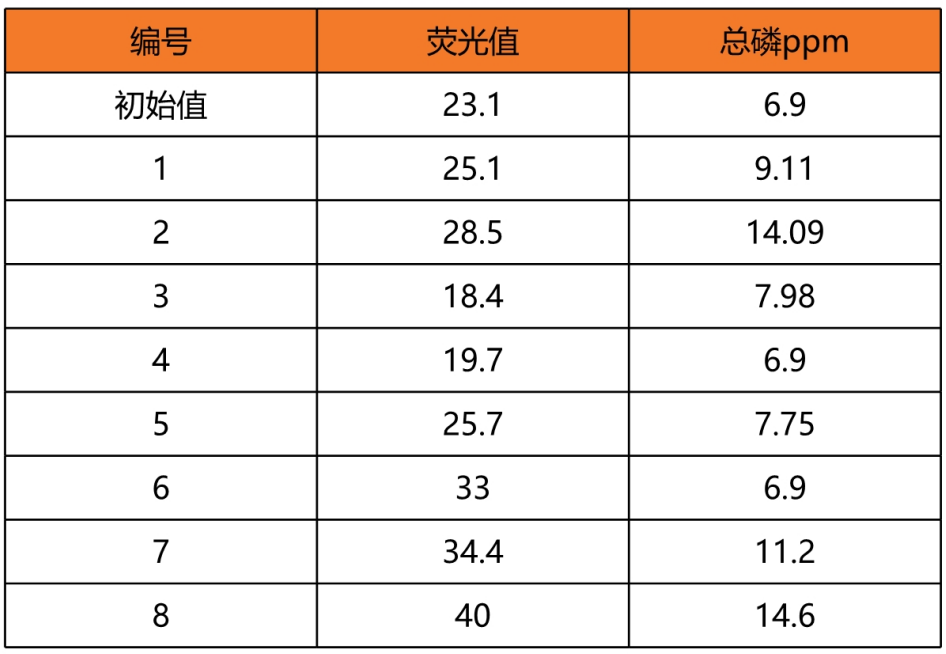

高碱高硬度水质浓缩记录表

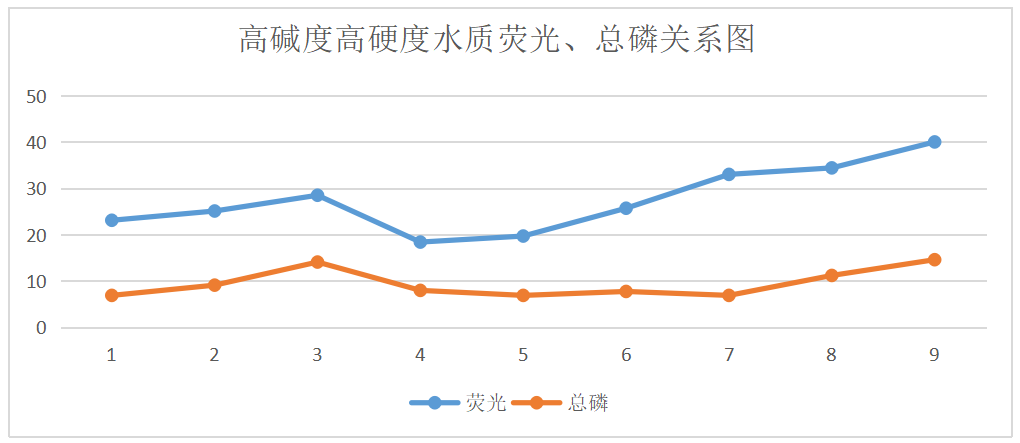

荧光值和总磷两个指标总体趋势相同。总磷随浓缩倍数的增加先升高、后降低再升高；而荧光值先升高、后降低再升高。

当水质出现结垢的时候总磷会下降，这个时候荧光值也随之下降，说明荧光值可以有效反应水中阻垢剂的浓度。

四、结论

以上实验数据和结论都说明，荧光聚合物与常规聚合物的性能没有区别，可以与其它药剂进行复配使用；在纯水中荧光值与总磷同步变化，在高碱度高硬度水中，如果水质出现结垢现象，荧光数值同步出现下降，并且总磷检测值也同步下降，说明荧光聚合物的检测可以反应水中药剂的含量，来替代以检测总磷来计算水中药剂含量的方法。
